Descrizione dei prodotti
Macchina per punzonatura e taglio di barre di distribuzione CNC (Sistema BECKHOFF)
Questa serie di linee di punzonatura e cesoiatura CNC per barre collettrici è dotata di alimentazione automatica, posizionamento automatico, serraggio automatico, punzonatura automatica, taglio automatico, goffratura automatica, sostituzione automatica dello stampo e consegna automatica.
Caratteristiche principali
1. L'attrezzatura è composta da tavolo di alimentazione, gruppo stampi/matrici, tavolo di trasporto, sistema di alimentazione idraulica e sistema di servocomando;
2. Gli assi X, Y e Z sono tutti controllati dal tedescoBECKHOFFsistema servo;
3. L'operatore può trasportare direttamente il disegno CAD sul programma di elaborazione della generazione dello schermo del computer e può anche immettere direttamente il disegno CAD nel programma di produzione;
4. Utilizza doppi morsetti per ripetere automaticamente l'alimentazione;
Parametro tecnico
|
Modello |
MX602K-8C |
|
|
Pressione nominale |
600KN |
|
|
Dimensione massima di lavorazione |
16 * 200 millimetri |
|
|
Campo di lavorazione della punzonatura |
Φ4.3-25mm |
|
|
Numero massimo di stampi installabili |
8 punzoni 1 taglio |
|
|
Confronto dei parametri |
Corsa massima dell'asse X |
2000 millimetri |
|
Velocità di posizionamento sull'asse X |
75m/min |
|
|
Corsa massima dell'asse Y |
960 millimetri |
|
|
Velocità di posizionamento sull'asse Y |
35m/min |
|
|
Corsa massima dell'asse Z |
310 millimetri |
|
|
Velocità di posizionamento dell'asse Z |
35m/min |
|
|
Precisione di punzonatura |
±0,2 mm |
|
|
Posizionamento |
0. 10/500mm |
|
|
velocità del colpo |
120-150 volte/minuto |
|
|
Numero di assi CNC |
6 assi |
|
|
Dimensioni della macchina (lunghezza x larghezza x altezza) |
Dimensioni: 10500mmX2900mmX1800mm |
|
Selezione di accessori
|
Motore principale |
ABB |
|
pompa idraulica |
Mazucci, Italia |
|
valvola |
Tedesco Rexroth |
|
Guida/vite |
HIWIN/TBI/PMI |
|
sistema servo |
Eston/Rexroth |
|
Computer industriale |
QIYANG PECHINO |
Il cervello del dispositivo, importato dalla Germania con sistema BECKHOFF, garantisce un funzionamento stabile della macchina.

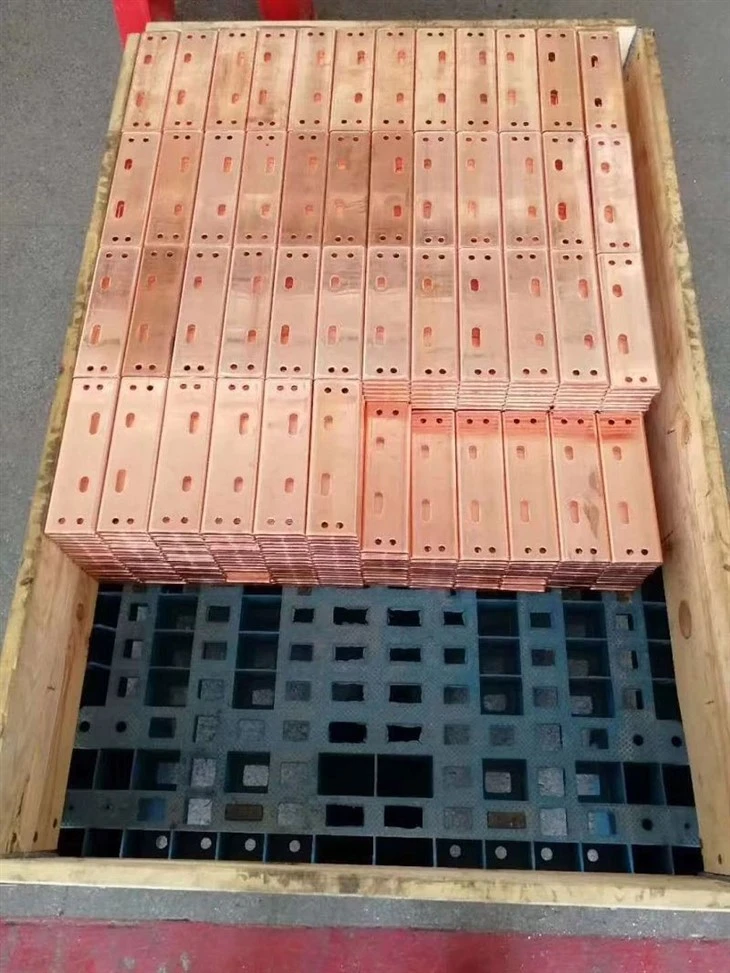

Esempio di visualizzazione:
Imballaggio e spedizione:
